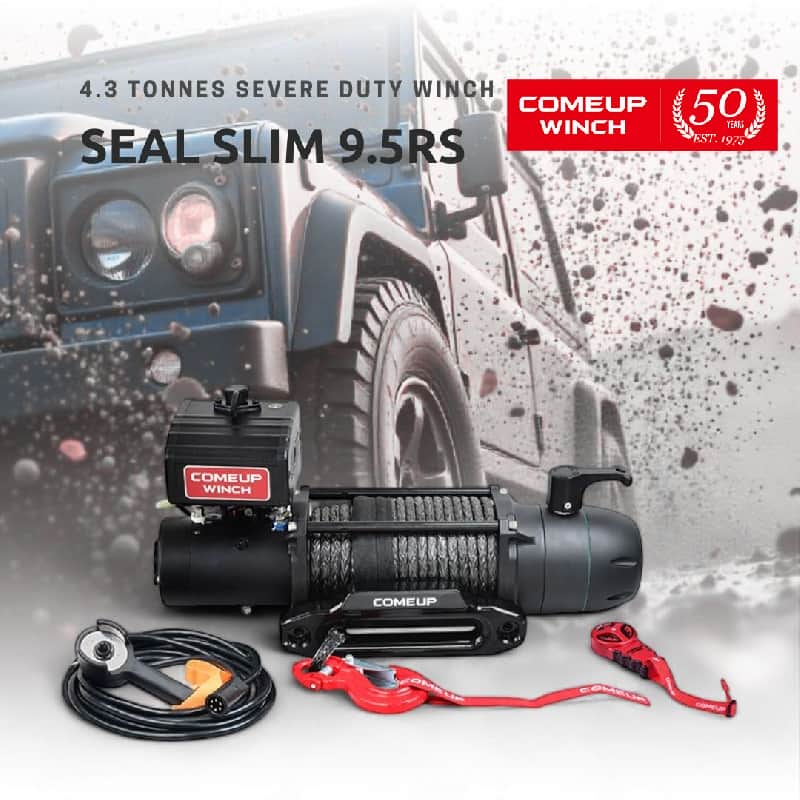

Seal Slim 9.5rs
定價: NT$ 44,016 (含稅, 運費另計)
- 12V DC 高負荷9.500 lb拉力之絞盤超出您的期望.
- 直流12V串激馬達搭配過載溫控保護開關確保馬達安全運轉.
- 16 均等齒輪箱之固定孔搭配符合人體工學離合器L型把手,齒輪箱可做22.5度旋轉以符合各種車輛安裝位置不一之需求.
- 內建數位雙向無線遙控模組及有線防水控制器兩種操控絞盤
- 堅固鋁合金馬達及機體固定座可承受絞盤額定之2倍拉力
- 美國, 德國, 英國, 法國等諸國已註冊登錄之全自動滿載機械式錐形剎車機構能夾住負荷物, 不會有任何煞車滑移情形
- 符合國際規範: 美國 SAE J706; 歐盟 CE 機械指令 2006/42/CE; 歐盟 CE電磁相容 2014/30/EU.
規格
- 產品編號 : PN 295053 (12V)
- 額定拉力 : 4,309 kg (9,500 lb) 單線
- 馬達 : 3,730 w / 5.0 hp 12V 直流串激
- 減速機構 : 三段遊星齒輪, 減速比159:1
- 離合器 (合成索拉出) : 旋轉式內齒輪結構
- 剎車 (索輪外側) : 全自動滿載機械式錐形剎車機構 (CBS)
- 絞盤結構 : 鋁合金壓鑄固定座及鋼製索輪
- 索輪尺寸 : 63.5 mm x 227 mm (2.5” x 8.9”) 內徑 x 長度
- 控制 : 內建數位雙向防水型無線謠控器組及配備LED警示燈之防水型搖控器, 附5 m (17')控制線
- 繩索結構 : 合成索
- 繩索尺寸 : 10 mm x 30.5 m (3/8” x 100’), 直徑 x 長度
- 安裝孔洞尺寸 : 254 mm x 114 mm (10” x 4.5”)
- 推薦使用電瓶 : 最小650CCA
- 電瓶接線 : 2根標準電瓶線 (38 mm2x 1.8m)
- 安裝方式 : 固定座朝前或朝下皆可
- 塗裝 : 黑砂烤漆
性能表
線速與電流(第一層合成索):
| 拉力, kg / lb |
線速, mpm / fpm |
電流, A |
| 12V | ||
| 空載 | 14.8 / 48.6 | 60 |
| 907 / 2,000 | 4.8 / 15.7 | 115 |
| 1,814 / 4,000 | 3.6 / 11.8 | 210 |
| 2,722 / 6,000 | 2.8 / 9.2 | 245 |
| 3,629 / 8,000 | 2.3 / 7.6 | 280 |
| 4,309 / 9,500 | 2.2 / 7.2 | 380 |
拉力與合成索容量:
| 合成索層 | 每層拉力, kg / lb | 索輪總容量, m / ft |
| 第一層 | 4,309 / 9,500 | 5.1 / 16.7 |
| 第二層 | 3,472 / 7,655 | 11.7 / 38.4 |
| 第三層 | 2,908 / 6,410 | 19.7 / 64.6 |
| 第四層 | 2,501 / 5,514 | 30.5 / 100 |
*第一層代表合成索纏繞於索輪最內圈，第四層代表合成索最外層
警告
- 絞盤不得使用於人員之移動或垂吊的場合。
- 額定拖重為合成索在索輪上第一層之拉力。
- 合成索至少保留十圈纏繞於索輪上不得使用, 以確保絞盤安全操作。
保固
- 任何產品製造上或材料之選用有任何瑕疵, 從購買日起機械組件享有限制性終身保固.電器組件則有三年之保固. 鋼索/合成索不在保固範圍內.
配件
| 標準配件 | 選購配件 |
|
|
包裝
- 絞盤自重 : 28.5 kg / 62.8 lb
- 毛重 : 40 kg / 88 lb
- 彩色紙箱尺寸(L x D x H) : 682 x 209 x 430 mm ( 26.9" x 8.2" x 16.9")
